10 Layer PCB Stack Up Толщина, Дизайн и производство
Обычно 10-слойная печатная плата - это печатная плата HDI, но некоторые - нет.
10-слойный стек и дизайн печатной платы
Независимо от количества слоев, составляющих конструкцию печатной платы, расстояние между контактными площадками, зазоры, ширина дорожек, вес меди и размеры просверленных отверстий должны быть адаптированы к вашему контрактному производителю (CM). Если ваша конструкция требует наличия нескольких слоев, вам необходимо рассмотреть дополнительные спецификации DFM для сигналов через переходные отверстия, проводку питания и заземления, а также наложение печатных плат.
Для изготовления 10-слойной печатной платы необходимо определить количество слоев, их расположение или укладку, а также тип материала. Этот выбор требует согласования ограничений по толщине; параметры материала; такие как диэлектрическая проницаемость, коэффициент теплового расширения и электрическая прочность; изоляция типа сигнала и варианты сверления. Для сборки печатной платы очень важны варианты проводки и их влияние на процесс сварки. Функция CM ограничивает выбор вертикального аспекта дизайна.
Если для вашей печатной платы требуется шесть слоев разводки, вы должны выбрать использование десяти слоев печатной платы. Потому что десятислойные платы обычно имеют шесть сигнальных слоев и четыре плоскости. Конечно, мы не рекомендуем создавать более шести сигнальных слоев на 10-слойной печатной плате . Десять слоев также являются наибольшим количеством слоев, которые можно легко изготовить на листах толщиной 0,062 дюйма. Иногда вы увидите 12-слойную печатную плату, сделанную из платы толщиной 0,062 дюйма, но не так много производителей, которые могут сделать 12-слойные печатные платы . Совершенно верно, помимо изготовления 10-слойных печатных плат, мы также имеем очень богатый опыт производства 12-слойных печатных плат.
Платы с большим количеством слоев (10+) требуют тонких диэлектриков (обычно 0,006 или меньше на пластинах толщиной 0,062), поэтому они автоматически плотно соединяются. После правильной сборки и подключения они могут соответствовать всем нашим целям и иметь отличные характеристики ЭМС и целостность сигнала.
Это очень распространенный и почти идеальный стек из 10 слоев печатной платы.
Причина, по которой этот стек имеет такие хорошие характеристики, заключается в тесной связи между плоскостью сигнала и отражения, существованием высокоскоростного экранирующего сигнального слоя, нескольких слоев заземления и плотно связанных пар слоев питания / заземления в центре печатной платы. Еще один возможный стек из 10 слоев печатной платы

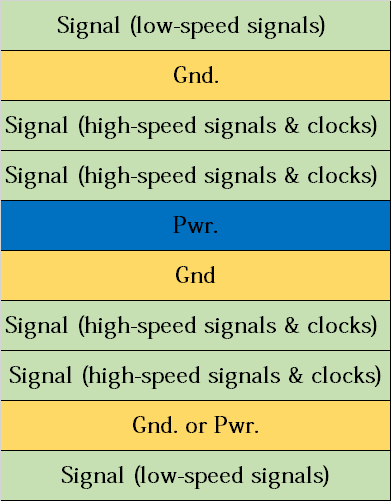

Этот 10-слойный метод наложения печатных плат позволяет отказаться от близко расположенных пар питания / заземления. В свою очередь, он обеспечивает три пары слоев маршрутизации сигналов, экранированные слоем заземления на внешнем слое платы и изолированные друг от друга через внутренний источник питания и слой заземления. 10-слойный стек PCB с двумя внешними низкочастотными слоями маршрутизации
Этот 10-слойный стек на печатной плате позволяет маршрутизировать ортогональные сигналы около одной и той же плоскости, но при этом необходимо отказаться от близко расположенной плоскости питания / заземления. Кроме того, для справки мы перечислим некоторые другие методы наложения 10-слойных печатных плат.
10-слойная толщина печатной платы

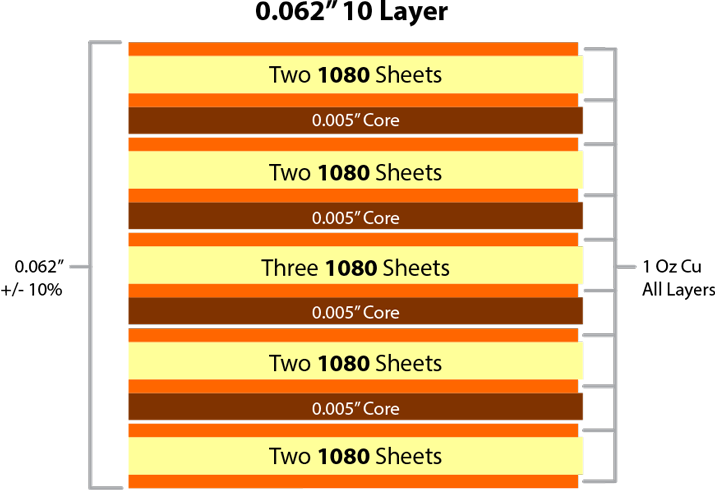

0,062 дюйма 10-слойная толщина наложения печатной платы
0,093 дюйма, толщина 10-слойного стека печатных плат UP
|
10 Layer Stackup - 1.6mm thickness
|
|
layer order
|
layer name
|
material type
|
material description
|
dielectric constant
|
thickness
|
copper weight
|
|
1
|
top
|
copper
|
signal
|
|
0.035mm
|
1 oz
|
|
|
7630
|
prepreg
|
4.7
|
0.2mm
|
|
|
2
|
inner 1
|
copper
|
plane
|
|
|
1 oz
|
|
|
|
core
|
4.6
|
0.2mm
|
|
|
3
|
inner 2
|
copper
|
plane
|
|
|
1 oz
|
|
|
2116
|
prepreg
|
4.5
|
0.12mm
|
|
|
4
|
inner 3
|
copper
|
plane
|
|
|
1 oz
|
|
|
|
core
|
4.6
|
0.2mm
|
|
|
5
|
inner 4
|
copper
|
plane
|
|
|
1 oz
|
|
|
2116
|
prepreg
|
4.5
|
0.12mm
|
|
|
6
|
inner 5
|
copper
|
plane
|
|
|
1 oz
|
|
|
|
core
|
4.6
|
0.2mm
|
|
|
7
|
inner 6
|
copper
|
plane
|
|
|
1 oz
|
|
|
2116
|
prepreg
|
4.5
|
0.12mm
|
|
|
8
|
inner 7
|
copper
|
plane
|
|
|
1 oz
|
|
|
2116
|
prepreg
|
4.6
|
0.2mm
|
|
|
9
|
inner 8
|
copper
|
plane
|
|
|
1 oz
|
|
|
7630
|
prepreg
|
4.7
|
0.2mm
|
|
|
10
|
bottom
|
copper
|
signal
|
|
0.035mm
|
1 oz
|
|
Final board thickness: 1.6mm±0.16mm
|
Применение 10-слойной печатной платы
В связи с быстрым развитием сегодняшних все более сложных многослойных печатных плат , машины и оборудование в различных отраслях - торговле, промышленности, медицине, правительстве, авиакосмической отрасли - продолжают расти с точки зрения скорости, емкости, компактности и простоты использования. Многослойные печатные платы с 8, 10 и 12 слоями используются во многих высокотехнологичных устройствах и компьютерных системах. В последние десятилетия развитие многослойных печатных плат привело к быстрому развитию компьютерных технологий - от предыдущей гигабитной системы до сегодняшних гигабитных машин. Особенно 10-слойная печатная плата, которая широко используется в следующих отраслях: предусилитель, спутниковая антенна, устройства слежения GPS, хранилище SAN, приводы переменного тока, усилитель сигнала GSM, мобильный широкополосный маршрутизатор, инвертор 220 В, модуль памяти, автомобильные приборные панели.
