Зенковка

Отверстие с зенковкой используется в печатной плате, которая погружает головку винта в ламинат печатной платы. Таким образом, плата выглядит чистой и плоской. Отверстие для зенковки обычно имеет два типа форм.

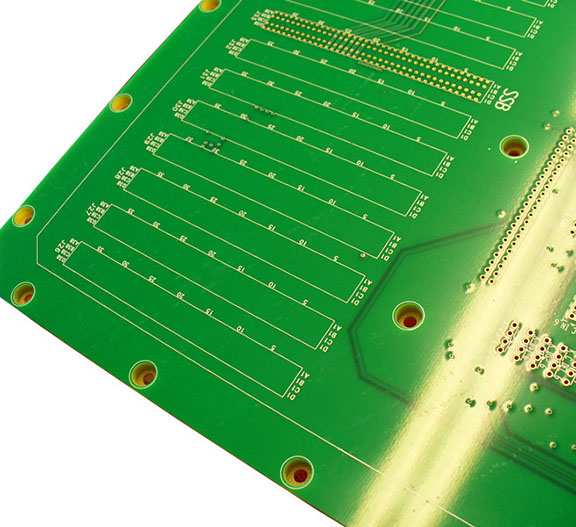

PCB Countersink hole | PCB manufactureing


С какой стороны просверлить отверстие для зенковки? Как нижний слой?

  • Отверстие зенковки покрыто или нет?
  • Каков диаметр отверстия зенковки (d2)?
  • Каков диаметр сквозного отверстия (d1)?
  • Какую глубину нужно утопить в отверстии зенковки (t1)?
  • Каков угол отверстия зенковки (например, 90 градусов или другой)?

Countersink-hole-PCB | PCB manufacturing
Отверстие зенковки PCB


CAM-файл отверстия зенковки:


1. Редактирование слоя маршрутизации:

Важно знать глубину отверстия зенковки, оно будет просверлено в слое, который необходимо разрезать медь на внутреннем и внешнем слоях для NPTH, и влияет ли это на электрические характеристики для ПТГ. Обычно допуск на глубину также необходимо учитывать при расчете глубины отверстия зенковки.


Например, отверстие для зенковки NPTH необходимо просверлить от верхнего слоя до четвертого слоя, тогда L1-L4 должен быть в соответствии с отверстием для зенковки без утечки меди и резки меди, чтобы сделать внутренний и внешний слой. Например, диаметр отверстия составляет 4,5 мм, внутренний слой не протекает из меди при резке меди 0,2 мм, поэтому внутреннее отверстие, соответствующее общему размеру резки меди, должно составлять 4,9 мм.


2. Редактирование слоя маски припоя

Если это NPTH, сварочное окно должно быть открыто по крайней мере в соответствии с отверстием NPTH, соответствующим отверстию зенковки. Если это ПТГ, сварочное окно должно быть открыто в соответствии с наружным слоем зенкованного отверстия. Если клиент не проектирует окно маски, необходимо подтвердить нормальное открытие окна в соответствии со сварочной площадкой.


Например, отверстие из зенковки NPTH диаметром 4,5 мм просверливается из верхнего слоя, если нормальное окно сопротивления сварки отверстий NPTH больше, чем отверстие с 3 милами, то соответствующее окно сопротивления сварки верхнего слоя отверстия зенковки составляет 4,5 мм + 0,15 мм = 4,65 мм.


3. Уведомление о выходе зенкованных файлов

Когда в нижнем слое просверлено отверстие для зенковки, выходное отверстие должно быть зеркальным.


4. Процесс инструкции

Отверстие с зенковкой PTH обычно делается после стандартного сверления.

Отверстие для зенковки NPTH обычно располагается перед процессом фрезерования.
