Главная > Перечень Продуктов > Aluminum PCB > Двухсторонняя алюминиевая печатная плата

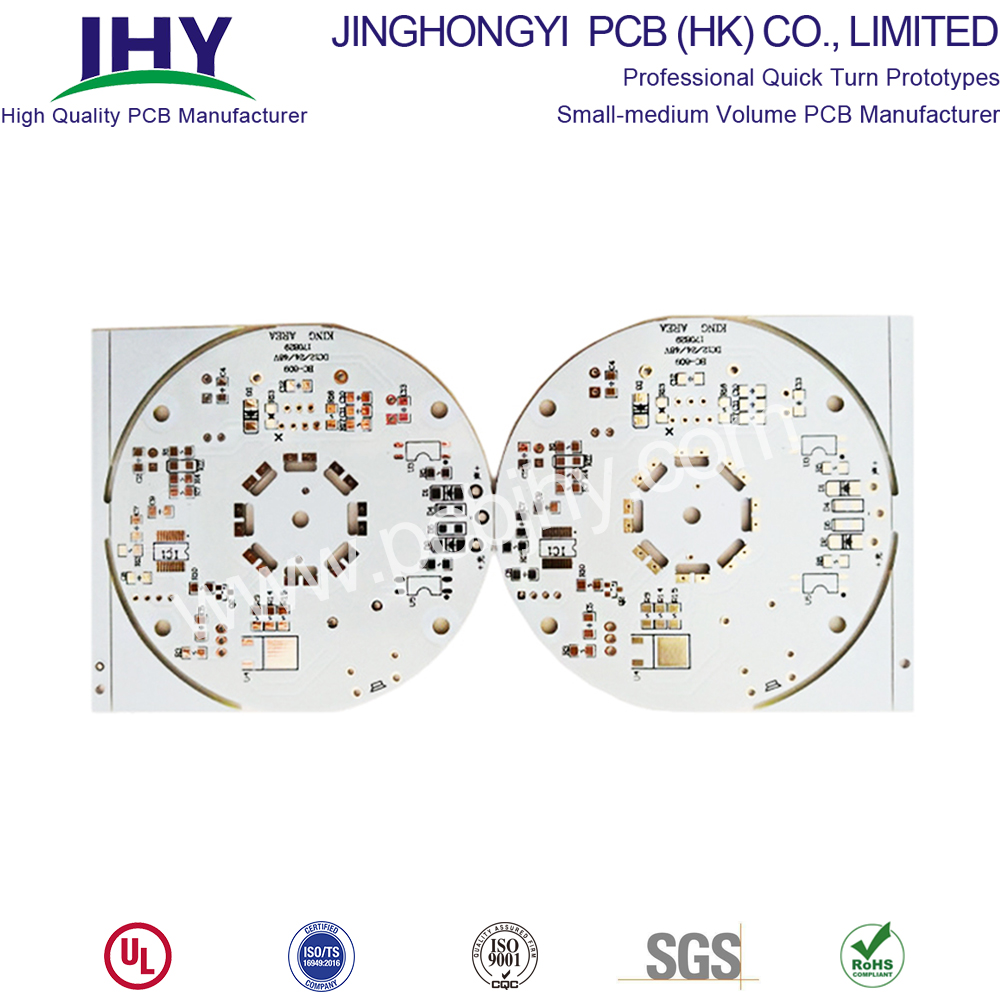

Двухсторонняя алюминиевая печатная плата

    Вид оплаты: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
    Количество минимального заказа: 1 Piece/Pieces
Additional Info

Подробности Упаковки: Вакуумный пакет

производительность: 10000

марка: JHY PCB

транспорт: Ocean,Air

Место происхождения: Китай

Сертификаты : ISO9001

Описание продукта

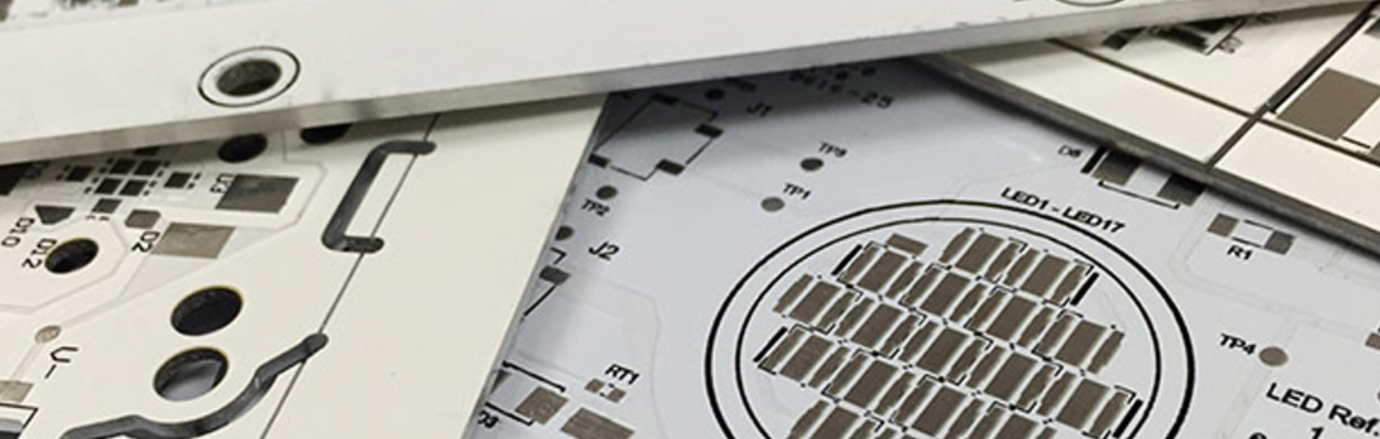

Что такое алюминиевая печатная плата?

Алюминиевая печатная плата также называется MCPCB, PCB с металлическим сердечником, PCB с алюминиевым сердечником, PCB с алюминиевой подложкой, PCB с алюминиевой оболочкой, PCB с алюминиевой пластиной, PCB с алюминиевой пластиной и печатной платой IMS. материал в качестве распределителя тепла на печатных платах. Вообще говоря, алюминий является наиболее экономичным вариантом, учитывая теплопроводность, жесткость и стоимость (относительно дешевле, чем медь, обычная сталь и нержавеющая сталь). Поэтому в большинстве случаев люди всегда используют алюминий в качестве основного / основного материала для изготовления алюминиевой печатной платы / MCPCB. MCPCB используются вместо традиционных печатных плат FR4 или CEM3 из-за способности эффективно отводить тепло от компонентов. Это достигается за счет использования теплопроводящего диэлектрического слоя.

Основным отличием платы FR4 от MCPCB является теплопроводность диэлектрического материала в MCPCB. Это действует как тепловой мост между компонентами и металлической опорной пластиной IC. Тепло подводится от пакета через металлический сердечник к дополнительному радиатору. На плате FR4 тепло остается на прежнем уровне, если оно не передается местным радиатором. В некоторых отчетах показано, что MCPCB со светодиодом 1 Вт оставался вблизи температуры окружающей среды 25C, тогда как тот же светодиод 1W на плате FR4 достигал 12C выше температуры окружающей среды. Светодиодные платы всегда производятся с алюминиевым сердечником.

Double Sided Aluminum PCB


Что такое двухсторонняя и двухслойная MCPCB / двухсторонняя алюминиевая печатная плата?

Двухсторонние и двухслойные MPCB имеют разную компоновку, благодаря расположению металлического сердечника:

В двухстороннем MCPCB металлический сердечник находится в середине двух слоев проводника. Существует также диэлектрический слой между металлическим сердечником и медным слоем. Металлический сердечник и проводники соединены друг с другом через Vias. SMD можно заполнить снизу и сверху.

Двухслойный MCPCB имеет металлический сердечник внизу, с двумя проводящими слоями сверху. Короче говоря, слои проводника лежат на одной стороне металлического сердечника. Как правило, металлы, такие как алюминий, медь и железные сплавы, используются в качестве металлических сердечников. Диэлектрический слой лежит между медным слоем и нижним металлическим сердечником. SMD можно заполнять только сверху.

JHYPCB является ведущим производителем двухсторонних алюминиевых печатных плат.

Quote for Double Sided Aluminum PCB manufacturing
Есть возможность обеспечить двухстороннюю алюминиевую плату:
  • Двухслойная печатная плата SMT с лицевой стороной с PHT (сквозное отверстие) через отверстия,
  • Двухслойная печатная плата с лицевой стороной SMT с PHT через отверстия для клиентов.
Двухстороннее применение MCPCB:
Application of Aluminum PCB Boards

И другой продукт, который нуждается в термической обработке.

Как сделать печатную плату с двухсторонним металлическим (алюминиевым) сердечником?

1. Просверлите отверстия на голой алюминиевой доске

(Отверстия больше, чем ваши отверстия PTH в
Ваш дизайн)

2. Заполните отверстия смолой.

3. Ламинат диэлектрического слоя
Bettwen Aluminu голая доска и две медные фольги

4.Сверлите отверстия как ваш дизайн в том же месте, что сверлили на первом шаге процесса

5. Пластины через отверстия

6. Производство следов слоя и т. Д.
Затем другой процесс как платы FR4 PCB.

Многослойная алюминиевая печатная плата / MCPCB

По выражению большинства людей, существует только односторонняя алюминиевая печатная плата / MCPCB. На самом деле существуют многослойные MCPCB. Многослойные печатные платы IMS изготавливаются из нескольких слоев теплопроводящего диэлектрического материала MCPCB. В Heros Electronics мы можем изготовить одностороннюю и двухстороннюю алюминиевую печатную плату.


Изображение для алюминиевой базы печатной платы для светодиодов

Double Sided Aluminum PCB | PCB manufacturingDouble Sided MCPCB

Double Sided Aluminium Base Core PCBDouble Sided and Doube layer Aluminum PCB

Вам также может понравиться


Aluminum Metal Core PCB
Aluminum PCB for LED

Aluminum Metal Core PCB

Aluminum PCB for LED
GET INSTANT QUOTE GET INSTANT QUOTE


Информация о продукте

Применение: Бытовая электроника
Форма: круглая, прямоугольная
Базовый материал: алюминиевая основа


Алюминиевая основа LED PCB широко используются в светодиодном освещении / лампах / лампах с хорошей теплопроводностью. Мы предоставляем отличный материал с высокой теплопроводностью, чтобы обеспечить стабильный и длительный срок службы для светодиодного продукта и проекта поставщика электроэнергии.

Quote for Double Sided Aluminum PCB manufacturing

Алюминиевая печатная плата для светодиодного освещения


Алюминиевые печатные платы широко используются в светодиодном освещении : автомобильные светодиодные светильники, настенные светильники, уличные светодиодные светильники, светодиодные светильники для гостиной и т. Д.

Aluminium Clad PCB Board for LED Light

Алюминиевая печатная плата для светодиодной лампы


Алюминиевая основа LED PCB Board широко используются в светодиодных лампах : металлические светодиодные лампы, современные светодиодные лампы, белые / черные светодиодные лампы, настольные светодиодные лампы, простые светодиодные лампы и т.д.

Aluminum Base LED PCB for LED Lamp | Aluminum PCB manufacturing

Алюминиевая печатная плата для светодиодной трубки


Алюминиевая основа Светодиодная печатная плата широко используется в светодиодной трубке : светодиодная лампа, SMD ламповая лампа, 1-слойная печатная плата светодиодная лампа и т.д.

Aluminium Clad PCB Board | Aluminum PCB manufacturer

Завод по производству алюминиевых печатных плат


Aluminium Base LED PCB manufacturerAluminium Base LED PCB manufacturing | www.pcbjhy.com
