8 слой 2 + N + 2 HDI PCB

8 слой 2 + N + 2 HDI PCB

Вид оплаты: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Количество минимального заказа: 1 Piece/Pieces

Добавить в корзину

Скачать:

Базовая информация

    Material: FR-4

    Layer: 8 Layer 2+N+2 HDI

    Color: Black/white

    Finished Thickness: 1.0mm

    Copper Thickness: Inner 1 OZ, Ourter 0.5 OZ

    Surface Treatment: Immersion Gold+OSP

    Min Trace / Space: 3mil/3mil

    Min Hole: Mechanical Hole 0.2mm,Laser Hole 0.1mm

    Application: Intelligent Digital Products

    Specail Process: Blind Hole​

Additional Info

    Подробности Упаковки: Вакуумный пакет

    производительность: 10000

    марка: JHY PCB

    транспорт: Ocean,Air

    Место происхождения: Китай

    Сертификаты : ISO9001

Описание продукта

Название : 8-слойная печатная плата 2 + N + 2 HDI

Материал : FR-4

Уровень : 8 слой 2 + N + 2 HDI PCB

Colo r: черный, белый

Готовая толщина : 1,0 мм

Медь Толщина : внутренняя: 1 унция, наша: 0,5 унции

Обработка поверхности : иммерсионное золото + OSP

Минимальное след / пространство : 3mil / 3mil

Мин. Отверстие : механическое отверстие 0,2 мм, лазерное отверстие 0,1 мм

Применение : интеллектуальные цифровые продукты

Specail Процесс : глухая дыра


8 Layer 2+N+2 HDI PCB | JHYPCB.COM
Jinghongyi PCB - китайский производитель печатных плат, специализирующийся на производстве и сборке прототипа HDI PCB и печатных плат малых и средних серий. Наша фабричная база имеет большой опыт производства печатных плат HDI для различных рыночных приложений. Мы можем изготовить для вас все типы и все виды печатных плат HDI. Благодаря передовым технологиям производства, опытным инженерам и квалифицированным рабочим, они являются надежной гарантией качества вашей печатной платы.

Материалы, которые мы используем для производства HDI PCB, включают: стандарт FR4, высокопроизводительный FR4, безгалогенный FR4, Rogers

Доступна отделка поверхности OSP, ENIG, Иммерсионное олово, Иммерсионное серебро, Электролитическое золото, Золотые пальцы.

Наше преимущество: многослойные платы с более высокой плотностью соединительных площадок, чем стандартные платы, с более тонкими линиями / промежутками, меньшими сквозными отверстиями и захватными площадками, позволяющими микровыступам проникать только в отдельные слои и также помещаться в поверхностные прокладки.

Для получения дополнительной информации о плате HDI и производственной мощности нашей платы HDI , пожалуйста, загрузите предоставленный нами файл PDF.

Плата High Density Interconnects (HDI) определяется как плата (PCB) с более высокой плотностью проводки на единицу площади, чем обычные печатные платы (PCB).

Полные формы HDI PCB:


1 + N + 1, 2 + N + 2, 3 + N + 3, 4 + N + 4, Любое межуровневое соединение

В зависимости от уровня, в настоящее время печатная плата DHI подразделяется на три основных типа:

1 + N + 1, 2 + N + 2, Любое межуровневое соединение

HDI PCB Full Form And Structures

1) HDI PCB (1 + N + 1)


Функции:

Подходит для BGA с меньшим количеством входов / выходов


Тонкая линия, микровиа и технологии регистрации с шагом шага 0,4 мм
Квалифицированный материал и обработка поверхности для бессвинцовой обработки
Отличная стабильность и надежность монтажа
Медь заполнена через
Применение: сотовый телефон, UMPC, MP3-плеер, PMP, GPS, карта памяти

1 + N + 1 HDI PCB Структура:

1+N+1 HDI PCB Structure

2) HDI PCB (2 + N + 2)


Функции:

Подходит для BGA с меньшим шагом мяча и большим количеством входов / выходов
Увеличение плотности маршрутизации в сложной конструкции
Возможности тонкой доски
Более низкий материал Dk / Df обеспечивает лучшую производительность передачи сигнала
Медь заполнена через
Применение: Сотовый телефон, КПК, UMPC, Портативная игровая приставка, DSC, Видеокамера



2 + N + 2-HDI-PCB-структура


2+N+2-HDI-PCB-structure

3) ELIC (соединение каждого слоя)


Функции:

Каждый слой через структуру максимизирует свободу дизайна
Медный наполнитель обеспечивает лучшую надежность
Превосходные электрические характеристики
Технологии Cu Bump и металлической пасты для очень тонкой доски
Применение: сотовый телефон, UMPC, MP3, PMP, GPS, карта памяти.

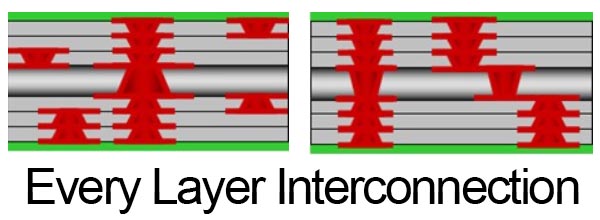

Структура каждого слоя

Every Layer Interconnection Structure

Печатная плата HDI имеет следующие преимущества:

  1. более низкие затраты
  2. увеличить плотность проводки
  3. способствует использованию передовых технологий упаковки
  4. иметь лучшие электрические характеристики и точность сигнала
  5. надежность лучше
  6. может улучшить тепловые свойства
  7. может улучшить радиочастотные помехи, электромагнитные волны, электростатический разряд
  8. повысить эффективность дизайна

Группа Продуктов : HDI PCB
