Описание продукта

Зачем нам нужны контролируемые сопротивления на печатной плате?

Поскольку проектирование схемы становится все более сложным и быстрым, проблема обеспечения целостности различных сигналов (особенно высокоскоростных сигналов), то есть обеспечения качества сигналов, стала проблемой.

Важность контролируемого импеданса в печатной плате может зависеть от многих переменных, включая уникальные характеристики печатной платы и то, как плата будет использоваться.

На данный момент, будет использовать теорию линии электропередачи для анализа. Согласование полного сопротивления характеристики управляющего сигнала становится ключевым моментом. Нежесткий контроль импеданса вызовет значительные отражения и искажения сигнала, что приведет к сбоям в конструкции.
Чтобы убедиться в качестве сигнала в сложной конструкции, нам необходимо контролировать сопротивление и реактивное сопротивление электрической цепи.
Такие, как несимметричный импеданс 50 Ом ± 10%, дифференциальный импеданс 100 Ом ± 10%.
Полное сопротивление печатной платы во многом определяется следующими параметрами:

  • Расстояние сигнального слоя и потенциал
  • Геометрия проводника
  • Ширина дорожки
  • Толщина меди
  • Диэлектрическая проницаемость εr
Когда использовать контролируемое сопротивление?

Нам нужно использовать эти продукты в производстве, использовании и сценариях. Общие сигналы, такие как шина PCI, шина PCI-E, USB, Ethernet, память DDR, сигналы LVDS и т. Д., Требуют контроля импеданса. Контроль импеданса в конечном счете должен быть реализован посредством проектирования печатных плат и повышенными требованиями к технологии печатных плат.

Что такое контролируемое сопротивление?

Импеданс - это сумма сопротивления и реактивного сопротивления электрической цепи, выраженная в Омах. Сопротивление - это сопротивление току, присутствующему во всех материалах. Реактивное сопротивление - это сопротивление току, возникающее из-за влияния собственной емкости и индуктивности проводника, взаимодействующих с изменениями напряжения и тока.



В цепях постоянного тока реактивное сопротивление отсутствует, а сопротивление медных проводников обычно незначительно. Однако в высокоскоростных цепях переменного тока (с резкими изменениями напряжения и / или тока) реактивное сопротивление и, следовательно, полное сопротивление могут стать очень значительными. Это может стать критическим для функциональных возможностей конструкции из-за того, что изменения импеданса вдоль пути прохождения сигналов от передатчика к приемнику будут влиять на эффективность передачи мощности, а также на целостность сигнала.


В то время как скорость цепи часто выражается как частота сигнала: критическая проблема - это скорость, с которой напряжение и / или ток требуются для изменения.

В процессе проектирования и изготовления печатных плат необходимо учитывать управляемый диэлектрик

Типичные конструктивные соображения, связанные с определением требования к управлению импедансом, включают в себя мощность задействованных сигналов, восприимчивость схемы к шуму и искажению сигнала, критичность синхронизации сигнала и скорость, с которой источник сигнала является попытка форсировать изменение напряжения и / или тока.

Конструктивными соображениями для установки значения полного сопротивления для проводника обычно являются выходное сопротивление передатчика и входное сопротивление приемника. Сопротивление других проводников (например, коаксиальных кабелей) на пути цепи также необходимо учитывать.


Приемлемый диапазон (допуск) для полного сопротивления необходимо будет определить и принять во внимание на этапе проектирования, а также при определении параметров печатной платы.


Во многих случаях достаточно просто использовать программные модели для определения ожидаемого импеданса с конкретными диэлектрическими материалами и расстоянием, а затем просить, чтобы эти параметры выполнялись при изготовлении печатных плат. Это то, что мы называем [управляемый диэлектрик ».


Для более важных применений вам нужно будет указать [контролируемое полное сопротивление »и указать фактические требования к сопротивлению для проводников, и мы точно настроим диэлектрики и проводники, чтобы соответствовать этим требованиям. Требования к сопротивлению должны быть определены на основе слоя и ширина проводника.

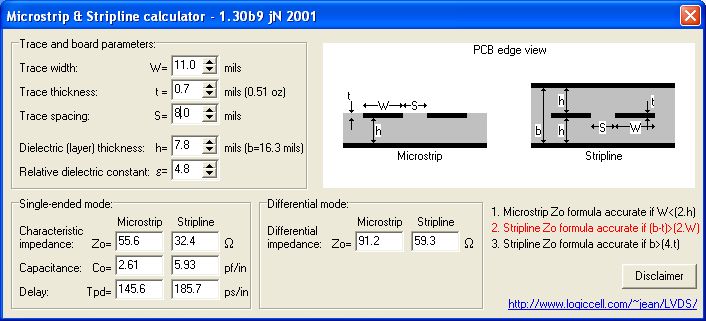

Калькулятор контроля печатной платы

JHY PCB использует стандартный калькулятор полярного импеданса SI8000 для расчета импеданса. Мы предоставляем отчет об импедансе. Как правило, дизайнеры используют опубликованные значения препрега из таблицы данных для расчета импеданса. За прошедшие годы мы провели обширные исследования, чтобы выяснить толщину препрега «вне или прессование», также известную как толщина выдавливания.


Использование этих значений помогает нам уточнить наши расчеты импеданса, чтобы они были ближе к фактическим значениям на готовой печатной плате. Вот почему мы рекомендуем вам работать с нашей командой и опытными инженерами полевых приложений на концептуальном уровне, чтобы мы могли помочь вам уточнить ваши расчеты импеданса.

PCB Impedance Control calculator

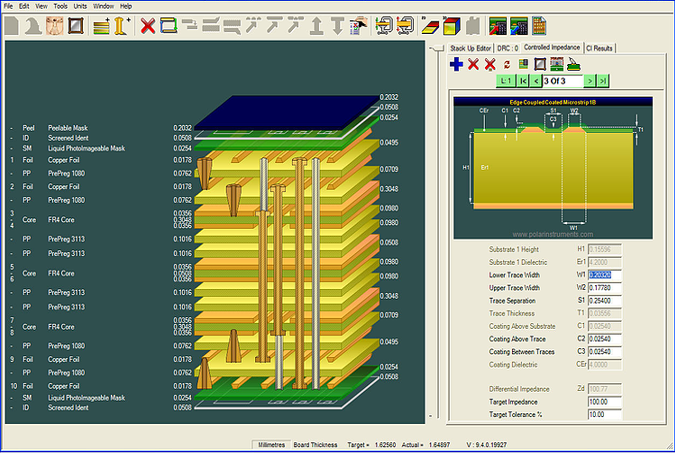

Stack-Up-Impedance-Control

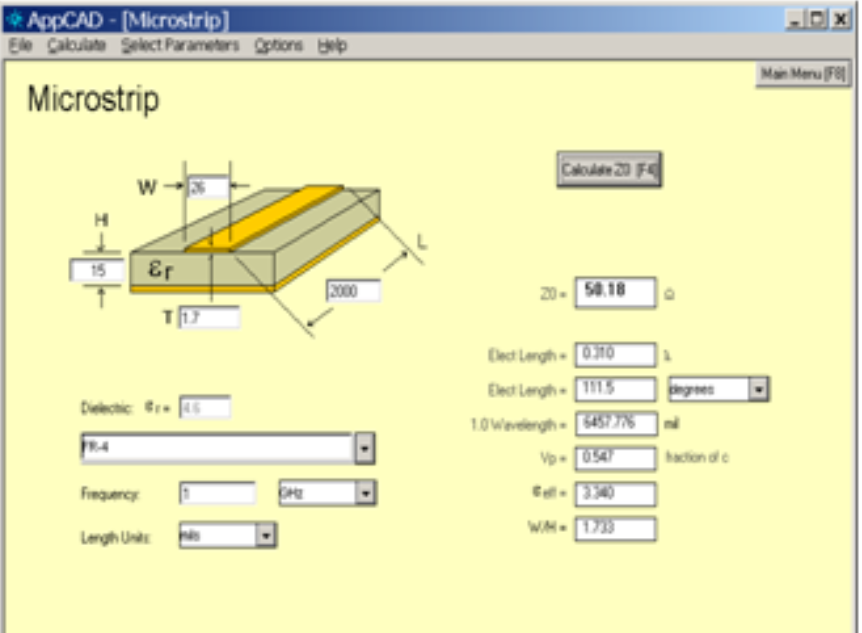

Microstrip calculator


Изготовление и испытание печатной платы с контролируемым сопротивлением.

По мере того как скорость работы электронных цепей увеличилась, возникла необходимость в контролируемых импедансах печатных плат, и большинство производителей печатных плат их производят. Если значение контролируемого импеданса является неправильным, может быть очень трудно определить проблему после сборки платы.



Поскольку импеданс зависит от многих параметров (ширина трассы, толщина трассы, толщина ламината и т. Д.), Большинство печатных плат в настоящее время на 100% протестированы на контролируемый импеданс. Однако обычно тестирование проводится не на реальной печатной плате, а на тестовом купоне, изготовленном в то же время и на той же панели, что и печатная плата. Иногда тестовый купон встроен в основную печатную плату.

Как правило, 3 уровня обслуживания доступны для печатной платы управления импедансом

Нет контроля импеданса. Допуск на полное сопротивление достаточно слабый, поэтому простое проектирование без каких-либо дополнительных мер предосторожности приведет к правильному сопротивлению, если конструкция выполнена правильно в соответствии со стандартными спецификациями. Это самый быстрый и наименее дорогой вариант, поскольку он не накладывает дополнительной нагрузки на производителя печатной платы.

Наблюдение импеданса. Разработчик указывает трассировку контроля полного сопротивления. Поставщик печатных плат регулирует (W) ширину дорожки и (H) высоту диэлектрика и получает одобрение на предложенные спецификации перед началом производства. Тест TDR (рефлектометрия во временной области) может быть выполнен для подтверждения импеданса за дополнительную плату.

Контроль импеданса. Обычно зарезервирован для высококлассных конструкций, содержащих либо странные конструкции, которые не соответствуют обычной конфигурации микрополоски, либо жесткие допуски. Поскольку производственные пределы приближаются к требованиям к размеру, достоверность не высока, целевой импеданс будет достигнут при первом проходе. Изготовитель печатной платы сначала изготавливает плату, максимально приближаясь к целевому сопротивлению. Затем проводится тест TDR, чтобы определить, находится ли импеданс в пределах спецификации, и при необходимости вносятся корректировки. В приведенном ниже примере препрег (композитные волокна, «предварительно пропитанные» эпоксидной смолой) можно добавлять или удалять с шагом 1 мил, чтобы влиять на H, и также можно вносить изменения в W. Может потребоваться несколько итераций в зависимости от конструкции ,

В случае микрополоски импеданс будет зависеть от 4 параметров:


  1. H - высота диэлектрика. Это можно изменить пошагово. В этом примере +/- 1 мил дает +/- 2 Ом
  2. Er - диэлектрик материала. Это исправлено, как только материал выбран. Необходимо иметь хорошее представление об Er, поскольку +/- 0,1 приводит к +/- 0,5 Ом. Чтобы сделать вещи более сложными, только определенные специальные материалы, такие как Rogers 4003, имеют четко определенные диэлектрики.
  3. Т - толщина следа. Наружный след покрыт металлом, обеспечивая 20% неопределенности во внешних следах. Это приводит к небольшой неопределенности +/- 0,2 Ом.
  4. W - ширина трассы. Типичная погрешность ширины трассы составляет +/- 2 мил, что приводит к погрешности +/- 2 Ом.


50 Ом контролируемое сопротивление

В представленном примере, если целевое сопротивление составляет 50 Ом, требуется ширина трассы 26 мил. Поскольку для входных параметров существует допуск, он преобразуется в допуск на ширину трассы. Достижение рассчитанного размера следа должно привести к требуемому сопротивлению.

Примечания по изготовлению печатных плат с контролируемым сопротивлением

Пожалуйста, четко сообщите нам об изготовлении печатной платы с контролируемым сопротивлением при размещении заказа на изготовление печатной платы.


Продукт и Сервис

  • Quick Turn PCB
  • Жесткая печатная плата
  • Гибкая печатная плата
  • Жесткая гибкая печатная плата
  • Алюминиевая печатная плата
  • Трафарет печатной платы
  • Многослойная печатная плата
  • PCB Prototype


Impedance Control PCB ENIG 2u" BGA 6 Layer


Type Impedance Control PCB
Layers 6L
Base Material FR4 Tg170
Dielectric Prepreg
Board Thickness 1.5mm±10%
Copper Weight 1oz
Surface Finish ENIG 1U"
Minimum trace Width/Spacing 0.1/0.1mm(4/4mils)
Solder Mask Color Green
Silkscreen Color White
Min. Hole Size 0.1mm
Min.BGA Pad 0.25mm
Hole Copper Wall Thickness 25.4um
Controlled Impedance Yes
IPC Class III Yes
Flame Retardant Properties 94 V-0
Application Military avionics
