14-слойная заглушка с жесткой гибкой печатной платой

14-слойная заглушка с жесткой гибкой печатной платой

Вид оплаты: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Количество минимального заказа: 1 Piece/Pieces

Добавить в корзину

Базовая информация

    Copper Thickness: 18um

    Surface Treatment: Immersion Gold 2 Mil

    Type: 12 Layer Rigid-Flex PCB

    Application: Aerospace

    Size: 88 * 64mm

    Solder Mask: Blue Ink, White Character

Additional Info

    Подробности Упаковки: Вакуумный пакет

    производительность: 10000

    марка: JHY PCB

    транспорт: Ocean,Air

    Место происхождения: Китай

    Сертификаты : ISO9001

Описание продукта

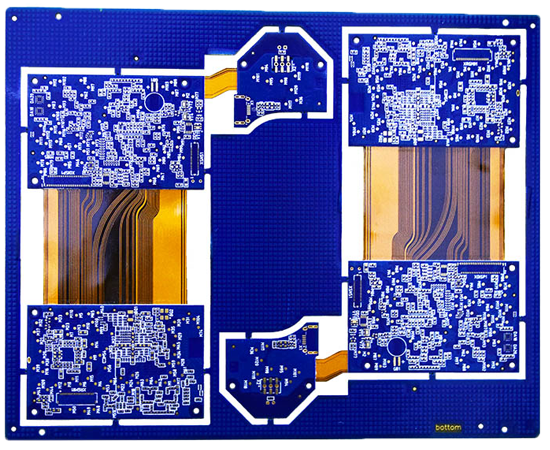

14 Layer Buried Blind Via Rigid Flexible PCB

14-слойная заглушка с жесткой гибкой печатной платой

Тип : 14-слойная жестко-гибкая печатная плата (скрытая через печатную плату)
Размер : 88 * 64мм
Структура плиты : 6-слойная печатная плата + 4-слойная печатная плата + 4-слойная печатная плата
Медная толщина : 18um
Толщина платы: печатная плата = 1,6 мм ± 0,1 мм / кпк = 0,18 мм ± 0,03 мм
Размер отверстия: сквозное отверстие 0,2 мм, заглубленное отверстие 0,1 мм, глухое отверстие 0,1 мм
Обработка поверхности : погружение Gold 2Mil
Маска припоя : синие чернила, белый символ
Применение : Аэрокосмический


14 Layer Buried Blind Via Rigid-Flexible PCB

14-слойная заглушка с жесткой гибкой печатной платой


Жесткая печатная плата : 14 слой

Flex PCB : 4 слоя

Материал : FR4 и полимид

Поверхностный процесс : ENIG


Jinghongyi PCB является одним из ведущих производителей 14-слойных жестких гибких печатных плат в Шэньчжэне, Китай. В то же время он может производить двухстороннюю жестко-гибкую печатную плату и трех-, четырех-, пяти-, шести-, восьми-, десяти-, двенадцатислойную жестко-гибкую печатную плату.

Многослойная жестко-гибкая печатная плата в основном используется в приложениях со строгими требованиями к точности и допуску, таких как компьютеры, телекоммуникации, медицинские приборы и автомобили. С момента основания компании мы предоставили 14-слойную жестко-гибкую печатную плату с высоким качеством для клиентов по всему миру. В этом процессе наши опытные инженеры также оказали помощь в разработке жестко-гибкой печатной платы для клиентов.

Основным материалом, используемым в процессе производства 14-слойной жесткой гибкой печатной платы, является FR4, а обработка поверхности - ENIG. Мы также можем предоставить их из экзотических материалов, таких как Rogers Ultralam 2000, Rogers RO4350, Arlon AR350, Nelco 4013, а также из нескольких материалов с металлическим сердечником. Высококачественная лазерная технология используется для обеспечения точности линий, трасс и рисунков.

То, что рационально, актуально, а то, что актуально, рационально - Георг Вильгельм Фридрих Гегель.

Печатные платы широко используются в нашей бытовой технике, промышленном производстве машин и оборудования. Тем не менее, в целом, печатная плата относится к жесткой печатной плате. Хотя жесткая печатная плата является наиболее широко используемой, но с различными сценариями применения и функциональными требованиями, также появилась жесткая гибкая печатная плата .

Жесткая гибкая печатная плата широко использовалась и развивалась, что неотделимо от ее превосходных характеристик.

С развитием технологии проектирования и производства печатных плат появились двухсторонняя жестко-гибкая печатная плата, многослойная жестко-гибкая печатная плата (3 слоя, 4 слоя, 5 слоев, 6 слоев, 8 слоев, 10 слоев, 12 слоев, 14 слой) и т. Д.

Что такое Rigid-Flex PCB?


Цепь Rigid-Flex изготовлена ​​из комбинации материала PI flex, зажатого между эпоксидными или полиимидными жесткими слоями FR4.

Печатные платы Rigid-Flex состоят из комбинации жестких и гибких монтажных плат, которые постоянно соединены друг с другом.

Сверление и гальваническое покрытие обрабатываются по всей площади.

Flex-Rigid PCB - хорошее решение для динамического применения. Вся стоимость может быть выгодной и повысить надежность устройства.

Использование печатных плат Rigid-Flex может снизить общую стоимость конечного продукта.

В зависимости от применения полная печатная плата Rigid-Flex может быть изготовлена ​​либо симметрично с внутренними гибкими слоями, либо асимметрично с наружными гибкими слоями

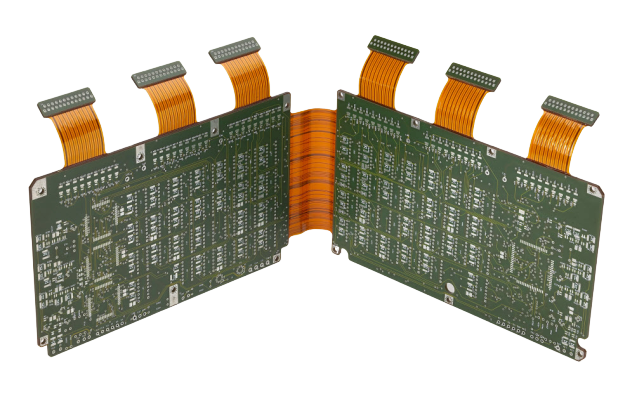

Three kinds of common rigid-flexible PCB

Чем Rigid-Flex Circuits отличается от Flex?


На печатной плате Rigid-Flex сверление и нанесение покрытия обрабатываются в сэндвич-зонах Rigid-Flex.

В гибкой печатной плате с жестким ребром жесткости, не пропускающей сквозь жесткую часть.

Rigid-Flex представляет собой сложную сборку жестких деталей и деталей Flex. Жесткая деталь может быть разработана в качестве продукта HDI.

Структура многослойных жестких гибких цепей


Два или более проводящих слоя с гибким или жестким изоляционным материалом в качестве изоляторов между каждым, внешние слои могут иметь крышки или открытые прокладки.

Rigid-Flex имеет проводники на жестких слоях, что отличает его от многослойных цепей с ребрами жесткости. Сквозные сквозные отверстия проходят через жесткие и гибкие слои (за исключением глухих и заглубленных переходных отверстий).

Отверстия для доступа или открытые площадки без крышек могут быть на одной или обеих сторонах; переходные отверстия или межсоединения могут быть полностью покрыты для максимальной изоляции.

Ребра жесткости не являются обязательными.

Жесткая гибкая печатная плата Instant Quote с быстрой доставкой


Запросить расценки на прототипы жестких гибких печатных плат

Печатные платы Rigid-flex - это печатные платы, сочетающие в себе жесткие и гибкие технологии.

Конструкция печатной платы Rigid-flex повышает надежность приложений за счет уменьшения количества точек соединения. Чем меньше взаимосвязей у вас в проекте, тем сильнее ваша печатная плата, что в конечном итоге снижает конечные затраты на ваше устройство или приложение.

Печатная плата JingHongYi предлагает наилучшее качество односторонних, двухсторонних или многослойных печатных плат Rigid-flex.

Почему Rigid-flex PCB широко используется?


Благодаря огромным преимуществам жестко-гибкой печатной платы, она широко используется в следующих продуктах и ​​отраслях:

  • Требования к пространству могут быть сведены к минимуму путем применения 3D
  • Устраняя необходимость в соединителях и кабелях между отдельными жесткими частями, можно уменьшить размер платы и общий вес системы.
  • Максимизируя пространство, часто есть более низкое количество в частях.
  • Меньшее количество паяных соединений обеспечивает более высокую надежность соединения.
  • Обработка во время сборки легче по сравнению с гибкими досками.
  • Упрощенные процессы сборки печатных плат.
  • Интегрированные контакты ZIF обеспечивают простые модульные интерфейсы для системной среды.
  • Условия испытаний упрощены. Полный тест до установки становится возможным.
  • Расходы на логистику и сборку значительно снижаются благодаря платам Rigid-Flex.
  • Можно повысить сложность механических конструкций, что также повышает степень свободы для оптимизированных решений для корпусов.

Rigid Flex PCB Design


Различные приложения определяют идею дизайна жестко-гибкой печатной платы.

Новые конструкции продуктов в сочетании с улучшенными технологиями гибких схем представили новые правила проектирования жестких гибких печатных плат.

Когда вы проектируете жесткие гибкие платы, подумайте об электромеханических факторах, которые влияют как на гибкую цепь, так и на жесткую плату.

Прежде чем мы перейдем к правильной конструкции такой печатной платы, вы также должны помнить определенные факторы. Технология постоянно меняется и развивается с годами; Это означает, что люди придумывают новые конструкции и методы создания печатной платы Rigid Flex, которые всегда будут разными, поэтому не существует абсолютного способа изготовления жесткой печатной платы Flex.

Кроме того, в зависимости от применения жесткого изгиба и его назначения дизайн и компоновка могут сильно отличаться от стандартной конструкции, поэтому следует помнить, что назначение печатной платы может существенно повлиять на конструкцию печатной платы.

Толщина платы Rigid Flex очень субъективна, поскольку в зависимости от цели сборки разница может быть незначительной или невероятно значительной. Средняя толщина платы для жесткой гибкой печатной платы может быть где-то между 0,2 мм и 0,4 мм. 0,2 мм - это средняя толщина однослойной печатной платы, а 0,4 мм - средняя толщина печатной платы с почти 4 слоями.
Rigid-Flexible Printed Circuit Board Layout
При жесткой гибкой конструкции печатной платы следует также учитывать используемые материалы и сборку печатной платы.

Только когда всесторонне рассматриваются многие факторы для создания прочной и гибкой печатной платы Rigid Flex. Все эти методы объединяются, чтобы сделать эффективную и действенную печатную плату.

Технология и производственный процесс Rigid Flex PCB


Технология, которую большинство производителей используют на печатной плате, различается в зависимости от производителя, типа печатной платы и эффективности печатной платы. Эффективность печатной платы - это один из уникальных атрибутов печатной платы с жестким изгибом, поскольку в зависимости от задачи печатной платы технология, используемая разработчиком, может существенно различаться.
Rigid Flexible Circuit Board Stack UP
Процесс изготовления каждой печатной платы начинается со штабелирования различных слоев металла и других печатных плат. Эта часть процесса называется стеком.

Укладка - это процесс размещения слоев для жесткой гибкой печатной платы. В зависимости от печатной платы Rigid-flex, стек может состоять из одного, двух или четырех слоев, и уровни увеличиваются в зависимости от применения объекта и его использования.

Группа Продуктов : Rigid Flex PCB
